Es gibt wieder ein neues Projekt. Das Lotsenboot "PILOT".

Ein etwas kleineres Boot mit einer Länge von 71,5 cm und ohne Fertigrumpf.

Baubeginn ist heute 07.05.2020.





So sollte es dann mal aussehen.

Viel ABS Kunststoff.

Äzteile aus Neusilber, Stevenrohre und Ruder sind dabei, aber keine Schiffsschraube.



Beschlagteile, sogar Wellenkupplungen sind dabei.

Einige Decals sind dabei und die vorgeschnittenen Scheiben.

Die Bauanleitung ist gut geführt.

Die Schablone für den Rumpfbau

Das Gerippe bereits gebaut.

Der Ständer ist zusammen gesetzt...



...und verschraubt, nicht geleimt... mal was anderes.



So, der Rumpf ist aus 6 Teilen zusammengebaut und wird jetzt an den Seite mit Epoxy Harz abgedichtet.



Eine riesen Kleberei ;-)

So, die Kannten sind dicht und verstärken den Rumpf.

Wenn alles durchgehärtet ist, wird geschliffen.



So sieht das Teil dann von innen aus. Die Spantenstützen die noch oben raus ragen,

werden als nächstes  gekappt. Diese waren nur für den Rumpfbau gedacht und

haben ihren Dienst nun getan.

Hier noch die Motorenhalterungen und die Ausspahrungen für die Antriebswellen.

Das Heck...



... und der Bug.





So, die Spantenstützen habe ich entfernt und den Rumpf von innen teilw. mit Epoxy-Harz und

Heissleim abgedichtet.

Alles schön verschliffen und weiter geht's...

Die Motoren und die Wellen mal eingepasst.

Die Motoren: Race 400 7,2 V Brushed.

Passt alles ganz gut.

Die Motoren habe ich entsört, ist zwar bei einer 2,4 GHz Fernsteuerung nicht nötig, aber ich

mach das trotzdem.



Ruderanlage und Lenkservo sind eingebaut.

Die Schrauben sind nur provisorisch, da kommen dann Messingschrauben dran.

3-Blatt 30mm M4

Die Regler und die Akkus sind mal platziert. Es kommen dann die NVision 5000 mAh Akkus zum Einsatz.

Ich werde die beiden Akkus zusammenhängen, sodass ich dann 7,4V und 10000 mAh habe.

Damit sollte dann so ca. 1 Std. Fahrzeit realisierbar sein.



Den Akkuträger habe ich etwas ausgebaut, der Empfänger ist drin und das UBec für die Stromversorgung

des Empfängers ist auch montiert.

Das Ganze hier noch etwas näher. Die 12V Stromleiste für die Beleuchtung und den Radar.

Hier im vorderen Teil ein 3S Lipo mit 11,1V für die Beleuchtung.

In der Mitte der Decksauflage habe ich ein Aluröhrchen durchgezogen, darin befindet sich das

Kabel für die Frontscheinwerfer.



Es wurde auch an diversen Stellen gespachtelt.



Jetzt habe ich das Deck aufgeleimt und etwas beschwert. ;-)



Die ersten Teile sind Orange gespritzt (RAL 2004).



Diese Teile müssen zuerst gespritzt werden, da sie nachher auf das grüne Deck geklebt werden und

nicht mehr abgedeckt werden können.



Der Aufbau ist in Arbeit...



Die Armaturentafel, kommt noch ein Decal drauf und dann die Neusilber-Platte. Das Ganze wird

dann von unten mit LED's beleuchtet.

Die Front-Scheinwerfer sind fertig und die LED's angeschlossen.



Metaltreppen... cool...

Der Rumpf ist abgedeckt und bereit für den Spritzlack.

Und drauf ist er, der schwarze Lack.







Und weiter gebaut mit dem Aufbau.



Die Armaturentafel ist fertig eingebaut und abgedeckt, da noch lackiert werden muss.



Im Heck des Aufbaus gibts ne funktionsfähige Tür...cool

Das hintere Dach mal eingepasst und es passt... :-)



Der Innenraum ist nun lackiert (RAL 1014, Elfenbein)



Die Aufgänge sind vorbereitet und werden montiert, sobald das Schiffsdeck fertig lackiert ist.



Das Dach vom Aufbau ist nun fertiggestellt und muss noch geschliffen werden.



Die Teile haben relativ gut gepasst, musste nur wenig nachschleifen.



Der Sitz des Kapitäns ist auch gebaut, muss noch gepinselt werden.



Einer der vier Sitze im hinteren Teil des Aufbaus, wo dann die Lotsen sitzen.



Der Rumpf hat nun auch die orange Farbe (RAL 2003) bekommen. Muss dann nochmals gespritzt werden.



So, alles wieder ausgepackt und das Ergebnis sieht gut aus.



Auch die Kästen für die Positionslampen sind fertig.



Der Aufbau ist das zweite mal lackiert, einmal muss ich noch.

Die Laternen sind auch gebaut, aus je 3 Teilen.



Die Sitzgelegenheiten kommrn dann in den Aufbau. Müssen noch angemalt werden.

Der Sitz vom Kapitän.



Die Lotsensitze mit Tischen.



Die Laternen und die Kästen für die Positionslampen sind bemalt.

Die Sitze für die Lotsen sind auch bemalt.

Die Tische zu den Sitzen.

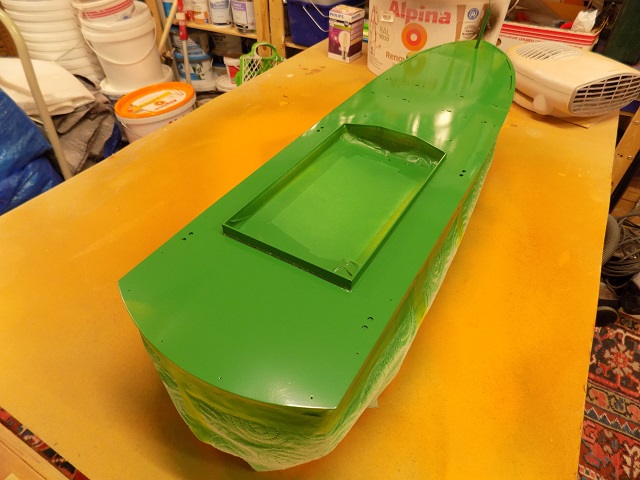

Das Deck ist auch fertig.

Daraus entstehen die Poller.

Und so sehen die dann aus.

Hier die Sicht auf die Armaturentafel, diese wird dann mit 4 LED's beleuchtet.

Die Innenansicht von unten mit sicht auf die Innenbeleuchtung (3 LED's 12V).

Der Lotsenraum auch beleuchtet.

Das sind dann die Sitzgelegenheiten der Lotsen und der Stuhl des Kapitäns.

Der Turm ist verkabelt.

Der Turm mal eingepasst, aber noch nicht verleimt.



Das Schanzkleid war sehr schwierig zu montieren, immer ist es wieder aus den Montagekerben

gesprungen, aber es hat doch noch geklappt.

Auch die Poller sind bereits gepinselt und montiert.

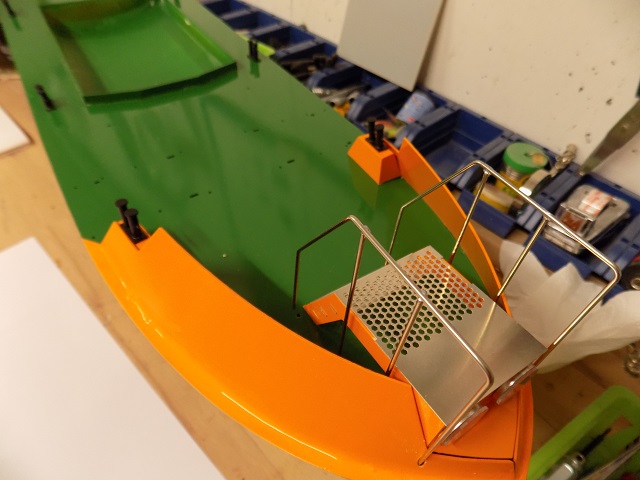

Die Treppen aus Neusilber sehen cool aus.



Am Bug die beiden Frontscheinwerfer.

Auch die Besatzung will mal Probestehen. Die sind aus meinem 3D-Drucker und müssen

noch bemalt werden.



Die Grösse ist OK.



Hier mal den Lampenkasten mit den gelöteten Geländer eingepasst.

Das Ganze ist noch nicht verleimt.



Der Radar ist auch gebaut. Da ich ihn funktionsfähig mache, musste ich ihn etwas umbauen, da

die Original Bauweise ohne Funktion ist.



Die Einzelteile für den Suchscheinwerfer sind gebaut. Das Ding war Hyperknifflig zu bauen.





Geländer und Antennen sind montiert.



Die Hecklaterne hat auch ihren Platz.

Die Geländer sind gelötet und mal eingepasst.

Die Reling für das Heck ist auch gebaut und weiss lackiert.





Der Scheinwerfer ist fertig gebaut und montiert.  Die Positionslampen sind auch fertig.

Der Scheinwerfer von hinten.

Auch eine Rettungsinsel aus meinem 3D Drucker wird installiert.

Die Heckreling ist auch fertig, ist nicht ganz 100%ig geworden, aber ich werde es so lassen.

Mit den Geländern habe ich immer etwas mühe, die Dinger schön zu biegen.

Und so sieht der Kahn bis jetzt aus. Es fehlen noch die Geläner im vorderen Teil, ein paar Handläufe,

die Scheiben und die Scheuerleiste rundrum.

Dann gehts schon bald mit der Elektronik weiter...





Hier von unten die 4 LED's zur Beleuchtung der Armaturentafel.

Die Scheuerleiste ist auch montiert.



Hier habe ich die Fensterrahmen aus Neusilber eingeleimt.



Auch die Scheibenwischer sind installiert. Das war echt knifflig.

Die ersten Beschriftungen.

Der Schriftzug "PILOT" auch aus Neusilber und weitere Beschriftungen.

Die Beschriftung ist eine Anleitung zur Aktivierung der Rettungsinsel.

Auch die Manschaft aus dem 3D-Drucker ist in Arbeit.



Hier die schönen neuen Messingschrauben von "Krick", 3-Blatt 30mm.



Die Elektronik ist ebenfalls in Arbeit.



Der technische Teil ist vollbracht und funktioniert.

Auch der Schwimmtest ist gut gelaufen, musste nur wenig mit Blei korrigieren (ca. 200gr).



So, das Boot ist soweit fertig. Es kommen dann noch 3 Rettunsringe und auf jeder Seite

3 Seitenfender hin.

Einblick in die Lotsenkabine.





Hier die Seitenfender zum Test mal platziert. Sieht gut aus, denke ich. Die Dinger hat meine Frau

mit der Strickmühle gemacht, fast so gut wie die gekauften und viel günstiger.



Gefüllt sind sie mit alter "NERF"-Munition (Wasserfester Schaumstoff) vom Sohnemann. ;-)



Auch hier gibt es dann bei Gelegenheit ein Video der Jungfernfahrt.
